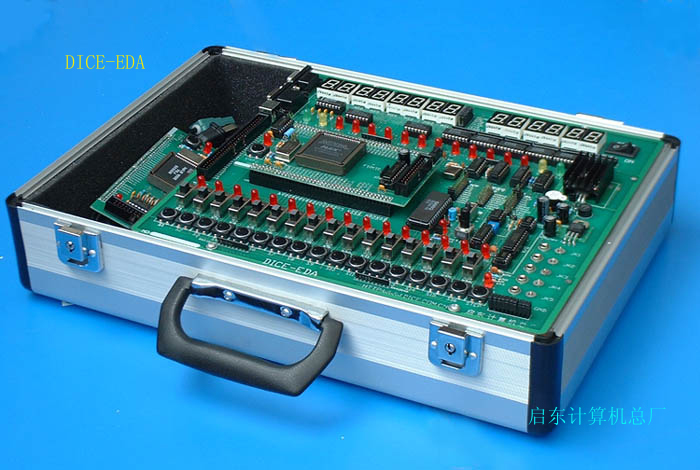

⊙ DICE-EDA实验开发系统
     DICE－EDA实验开发系统，一改传统数字电路实验系统“芯片＋连
     线”做法，而采用CPLD或FPGA等大规模在线可编程器件,使数字电
     路的硬件软设计,即电子设计自动化EDA.该系统支持众多著名公司
     的CPLD/ FPGA芯片应用开发，并配有相应的开发软件,适用广大高
     校的EDA数学实验、课程设计和毕业设计，同时也为科研院所提供
     了良好的开发环境。

 ☆系统组成
   系统由主板和下载板组成
   1.DICE－EDA主板
     ①主板为完成实验提供I/O口所必须的输入/ 输出电路、EEPROM存
       贮器电路，为系统提供多种可变时钟信号。
     ②主板提供多种接口电路，以适应用户不同的需求。
     ③主要接口电路有：A/D模数转换接口电路、D/A数模转换接口电
       路、RS232串口、VGA接口电路、PS/2鼠标、键盘接口电路。
   2.三种下载板
     ①F1032下载板　　　②F10K10下载板　　　③FXCS10 下载板

 ☆主要特点：
   1.采用规模大、体积小的可编程器件，最高密度为10000门。
   2.加密性强,芯片一经加密,就很难将其破译,复制出目标代码文件。
   3.提高了可靠性，增强了系统抗干扰能力。
   4.在线可编程，省去了专用的编程设备，只要通过专用下载电缆连
     接PC机并行打印口即可。
   5.具有实验、开发功能，下载板既可与主板连用，也可独立使用。

 ☆实验内容：
   组合电路与时序电路：　　　　　　　　　　 　
   1.七人表决器 　
   2.格雷码变换电路
   3.BCD码加法器
   4.四位全加器 　　
   5.英语字母显示电路
   6.四位并行乘法器
   7.设计基本触发器 　　　 　
   8.设计74LS169计数器功能模块 　
   9.步长可变的加减计数器
  10.可控脉冲发生器
  11.正负脉宽数控调制信号发生器
  12.序列检测器
  13.四位移位乘法器

   数字系统设计：
  14.出租车计费器
  15.多功能数字钟
  16.数字秒表
  17.频率计
  18.交通灯控制器
  19.数码锁
  20.乒乓球游戏机
  21.四人抢答器
