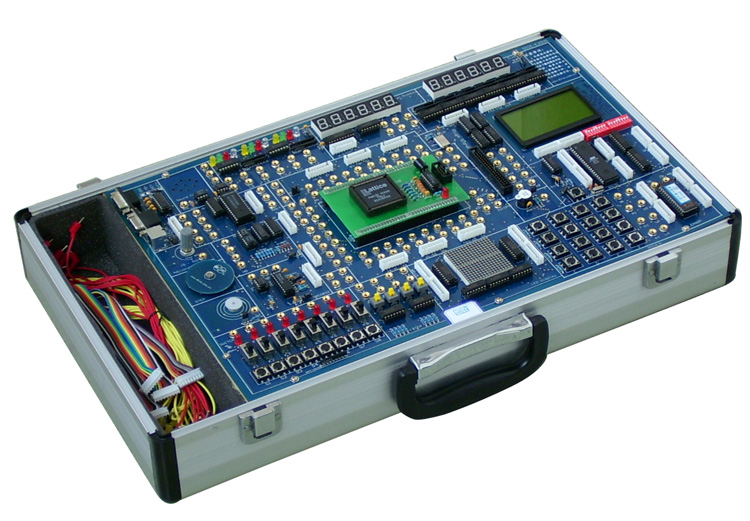

⊙ DICE-E2000型实验开发系统
DICE-E2000型实验开发系统是一种多功能、高配置、高品质的
EDA教学与开发设备。适用于大学本科、研究生的EDA教学、课
程设计和毕业设计，也适用于大专院校、科研所项目开发。
☆产品特点
该系统由于采用了独特的“主板+下载板”双板式结构，实验用可
编程PLD器件的I/O接口与输入输出器件（开关、按键、数码管、
发光二极管、信号源）全部采用自主连接。在PLD器件有限的I/O
资源条件下，最大限度的连接上尽可能多的输入输出器件，使得
DICE-EDA型实验开发系统能满足从简单的数字电路实验到复杂的
数字电路设计实验，并能一直延伸到综合电子设计待创新性实验
课题。实验方法从传统的硬件搭试方式转到了软件设计、仿真调
试电路系统的实验方式，使传统硬件设计方式用EDA技术来实验。
在做各种实验的同时,液晶显示屏提供当前实验信息.连线表等功
能,用户也可根据需要编制相关显示信息。
☆实验系统的硬件配置：
1.主板可与多种下载板相适配；
2.6位动态扫描显示电路；
3.6位静态锁存显示电路；
4.16位发光二极管显示电路；
5.8位二档开关及其电平指示电路；
6.8位按键开关电子电路；
7.4位脉冲开关电路；
8.一个5V继电器；
9.一个16*16的点阵显示；
10.一个12864C的液晶显示；
11.A/D转换器ADC0809；
12.D/A转换器DAC0832；
13.时钟信号源：4MHZ、2MHZ、1MHZ、500KHZ、8KHZ、
4KHZ、1024HZ、64HZ、8HZ、1HZ；
14.MCS-51单片机总线接口电路；
15.40芯I/O扩展接口；
16.一个5V蜂鸣器；
17.一个四相步进电机；
18.一个5V直流电机；
19.一个4*4小键盘；
20.配有存贮器32K；
☆主要实验课题
<一>基本实验：
1.七人表决器；
2.四位加法器；
3.BCD码加法器；
4.格雷码变换器；
5.四位并行乘法器；
6.触发器；
7.用ABEL语言设计74LS160功能模块计数器；
8.多模加减计数器；
9.可控脉冲发生器；
10.简易数码锁；
11.英语字母显示实验；
12.八位乘法器；
13.序旬检测器；
14.可变模16位加法计数器； 15.正负脉冲数控调制发生器；
16.秒表。
<二>模块实验：
1.A/D模数转换器实验；
2.D/A数模转换器实验；
3.继电器控制实验；
4.步进电机控制实验；
5.直流电机控制实验；
6.存储器读写实验；
7.点阵显示实验；
8.液晶显示实验；
9.单片机总线接口实验；
10.键盘扩展实验；
<三>数字系统设计：
1.数字钟； 2.频率计；3.交通灯，
4.数字锁；
5.出租车计费器；6.抢答器；7.自动电梯；8.彩灯控制器等。
<四>综合电子设计：
1.FSK发生器（D/A）；2.数据采集（A/D）。
|
|
 |
