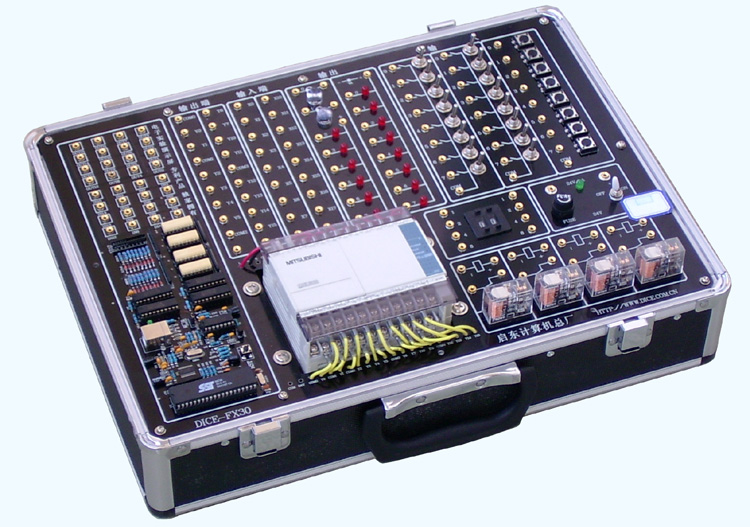

⊙PLC可编程控制实验箱
我厂最新生产的 PLC实验箱与众不同,配有专利产品-电子实验演示屏装置,其功能之强大,实验项目之多性能价格比之高令您叹服。

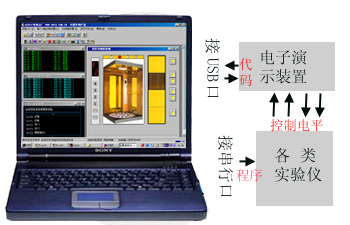

PL控制器与电子实验演示屏装置连接示意图
系统组成
PLC实验箱通常采用欧姆龙/三菱等国际品牌主机为主,具体是以用户要求为准,不管你选择什么主机多少个点都可以,我们可以根据您的要求专门设计,不另收设计费用。
实验区域提供了电子实验演示装置;继电器、拨码开关、按扭组、开关组、显示电路、电源等组合件,为联机演示、模拟演示、实物现场控制提供了条件。
手持式编程器或计算机连接电缆是PLC可编程序控制器必不可少的输入设备,
用于程序输入,但在配套时由用户跟据需要另行选配,
请用户注意！手持式编程器通常用于现场编程, 优点: 小巧灵活,
方便携带。缺点: 输入速度慢;计算机编程电缆用于计算机与PLC可编程序控制器之间的数据传输,
优点: 速度快, 利用现有程序传输不易出差错。但必须有PC机。
厂方免费提供下列软件：编程软件;电子实验演示装置上位机演示软件;与之配套的实验程序和相关实验指导材料。
技术参数：
1、输入电源：AC: 220V50HZ 输出DC 24V3A
2、工作环境温度：-10-40℃ 相对湿度<85%(25℃)
继电器四只、拨码开关二位、按扭一组、开关一到二组、显示电路二组
电子实验演示屏装置I/O端口:IN0-IN15 (有光电隔离) OUT0-OUT15(自适应电压范围5-24V)
PLC主机和串口通信;电子实验演示屏装置用USB接口传输数据和提供5V电源供电。
可完成六类基本指令实验:
第一类 基本指令实验
第二类 定时器及计数器指令实验
第三类 移位寄存器指令实验
第四类 置位/复位及脉冲指令实验
第五类 跳转指令实验
第六类 常用功能指令实验
可完成十五个控制实验项目：
1 交通信号灯的自动控制
2 机器人自动扫地雷
3 加工中心刀库捷径方向选择控制
4 驱动步进电机的控制
5 舞台艺术灯饰的控制
6 四层电梯的控制
7 LED数码管显示控制实验
8 交流电机Y/Δ形起动的控制
9 液体混合装置的自动控制
10 水塔水位自动控制
11 四级传送带的模拟运行
12 邮件分拣系统的模拟运行
13 数字逻辑分析仪实验
14 温度压力实验
15 连线自动捡测系统
