                 ⊙模拟电路实验箱

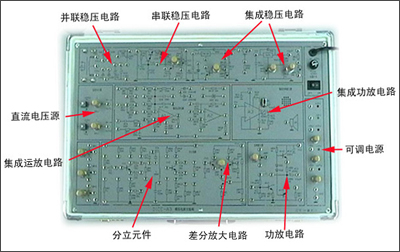

                    实验系统单元电路有分立元件、差分放大电路、功放电路、整流、滤波稳压电路等.通过部分单元电路与不同阻容元件组
                    合可完成：单级放大、两级放大、负反馈放大、射极跟随器、差动放大、比例求和、微积分、波形发生、有源滤波、电
                    压比较、RC振荡,集成功放、整流滤波与并联稳压，串联稳压、集成稳压、LC振荡及选频放大、电流/电压转换、电压/频
                    率转换、互补对称功率放大、波形变换等二十多个模拟电路的实验。


               提供电源：DC：±12V I≥0.2A   ±5V～±12V可调 I≥0.2A  +5～+27V可调 I≥0.2A   AC：7.5V×2 I≥0.15A
               信号源： 双路 －0.5V～+0.5V；－5V～+5V两档连续可调
               电位器组: 1KΩ 、22KΩ 、680KΩ三只独立电位器
               实验方法:
               1.插上电源线，接通开关，电源指示灯点亮，用万用表量其输出电压正确，表示实验系统正常工作。
               2.实验时先关断电源，按预先设计好的实验线路连线，待检查无误后，才可开启电源开关，进行实验参数调节，结果测试。
               3.实验完毕，先切断电源，才可拆除连线。
               实 验 演 示
               三角波发生电路：

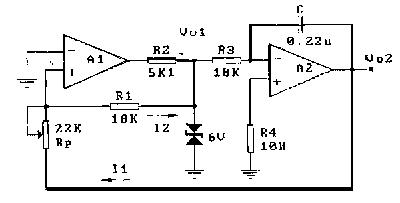

         如图连接实验线路，在输出端Vo2处用示波器观察产生的三角波（如下图所示），改变电位器Rp值，可改变三角波的频率和幅度。



               实验注意：实验电路元件间连接都采用双头连接线，所以必须合理选择连 线的长短，以免产生信号干扰，影响实验结果。
