                 ⊙数字逻辑实验仪
                   DICE-3型数字逻辑实验仪是DICE系列产品之一，其适用于数字逻辑电路、脉冲电路等实验，同时也适用于相关的电子课程
                   设计，产品开发及科研。

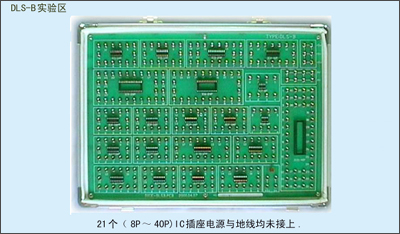

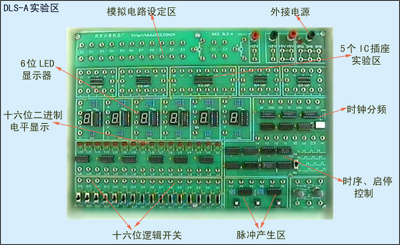

                   DICE-3型数字逻辑仪由DLS-A和DLS-B两部分组成。DLS-A主要由通用电路、模拟电路设定区、外接电源接口组成，DLS-B主
                   要作为系统实验区使用。


               通用电路介绍
               十六个逻辑开关：开关向上时产生逻辑电平“1”，开关向下时产生逻辑电平“0”
               十六个“0~1”电平显示：输入为高电平，红灯亮，表示逻辑“1”；输入为低电平，绿灯亮，表示逻辑“0”

               数码管显示
               译码显示器为二~十进制的七段数码显示，译码器为CD4511，有8、4、2、1四个输入端，可显示0~9的数值。
               如在2和4端输入高电平，则数码管将显示6。
