一、产品简介

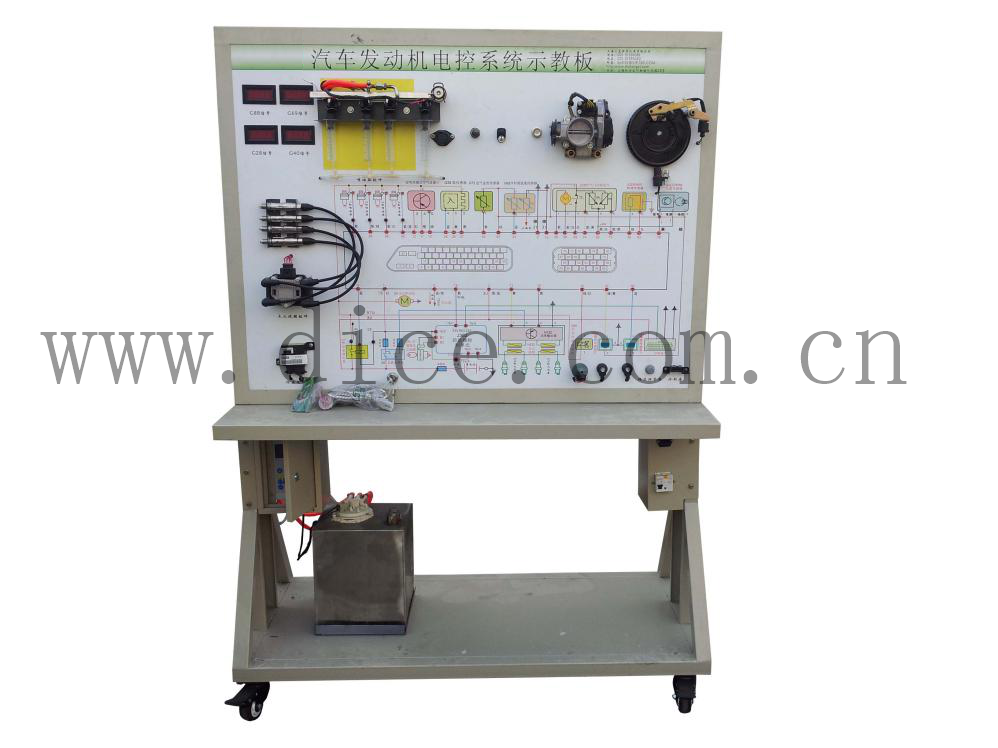

该设备采用大众AJR发动机电控系统的真实部件，充分展示发动机电控系统的组成结构和工作过程。适用于中等职业技术院校和培训机构对发动机电控系统理论和维修实训的教学需要。

二、功能特点

1. 真实可运行的发动机电控系统，模拟发动机曲轴运转，可产生火花塞点火、燃油泵工作、喷油器喷油等执行元件工作，充分展示发动机电控系统的组成结构和工作过程。

2. 示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有清晰的彩色电路图与工作原理示意图；学员可直观对照电路图和实物，认识和分析发动机电控系统的工作原理。

3. 示教板面板上安装有检测端子，可直接在面板上检测发动机电控系统电路元件的电信号，如电阻、电压、电流、频率信号等。

4. 示教板面板上安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码等发动机电控系统自诊断功能。

5. 示教板面板部分采用1.5mm冷板冲压结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。

6. 示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。

7. 配备故障设置和考核系统

三、技术参数

1. 外形尺寸：1240×650×1700mm(长×宽×高)

2. 外接电源：交流220V±10% 50Hz

3. 工作电压：直流12V

4. 工作温度：-40℃～+50℃

5. 燃油压力表：0～10kg/psi

四、基本配置(每台)
