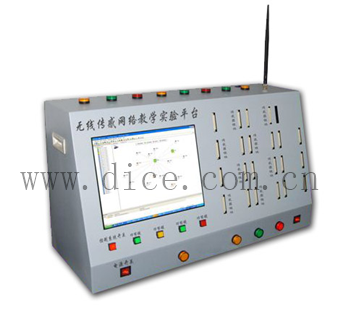

DICE-WCG2009无线传感器网络教学实验系统



产品简介

无线传感器网络教学实验系统是本公司推出的基于“无线传感器网络技术”的教学实验系统。该教学实验系统能快速的让高校师生学习和了解这项潜力巨大的新技术。
    无线传感器网络教学实验系统工作在2.4G频段,通信标准采用IEEE802.15.4 ZigBee协议通过多种传感器模块如:温度传感器,湿度传感器,压力传感器等,将采集到的数据,经CC2420芯片以无线网络(比如星状结构、树状结构、网状结构等)的方式汇集到中心节点,然后中心节点通过串口传送到功能强大的结点工作监视终端实现网络拓扑的展示以及对于网络信息处理。配上15寸的液晶显示界面,可以动态直观地观察到每一数据节点的工作状态以及整个网络的拓扑结构。非常方便于老师向学生讲解无线传感器网络的构成及其具体工作模式。通过学习,学生可以配合“无线传感器网络创新开发套件”(该设备详见介绍资料)的使用,进一步进行自主创新活动,知识体系完整,过渡流畅。
    无线传感器网络技术被评为是未来四大高技术产业之一,可以预见传感器网络将会是继互联网之后一个巨大的新兴产业,同时由于无线传感网络的广泛应用,必然会对传统行业起到巨大的拉动作用。无线传感器网络技术,主要是针对短距离、低功耗、低速的数据传输。数据节点之间的数据传输强调网络特性。数据节点之间通过特有无线传输芯片进行连接和转发形成大范围的覆盖容纳大量的节点。传感器节点之间的网络能够自由和智能的组成,网络具有自组织的特征,即网络的节点可以智能的形成网络连接,连接根据不同的需要采用不同的拓扑结构。网络具有自维护特征,即当某些节点发生问题的时候,不影响网络的其他传感器节点的数据传输。正是因为有了如此灵活的网络特征,传感器网络设备的安装和维护非常简便,可以在不增加单个节点成本同时进行大规模的布设。
    无线传感器网络技术在节能、环境监测、工业控制等领域拥有非常巨大的潜力。目前无线传感器网络技术尚属一个新兴技术,正在高速发展,学习和掌握新技术发展方向和技术理念是现代化高等教育的核心理念。

硬件规格

序号

组成

功能描述

性能指标

1

液晶屏

显示界面

15

2

外扩接口

连接各种传感器和控制对象

11

3

天线

无线通信

高增益2.4G

4

指示灯

用于状态显示和控制

12个,高亮度

5

温度传感器
湿度传感器
压力传感器
光敏传感器
红外线传感器
超声波传感器
酒精浓度传感器

用于采集真实环境的物理信号

各传感器测量范围,测量精度:
1)温度传感器:2℃~150℃,1
2)湿度传感器:30%90%1%
3)压力传感器:020pa10kpa1pa
4)光敏传感器:11001
5)红外传感器: 开关量,0/1
6)超声波传感器: 80mm500mm1mm
7)酒精浓度传感器:11001

6

选配套件

无线传感器网络创新开发套件,用于学生进行创新实验

详见该设备详细介绍



教学方式

无线传感器网络教学实验系统实验室由2035台教学实验系统组成,每个教学平台可以配置为无线传感器网络中的协调器和设备。所有的教学设备共同组成一个传感器网络,共同研究传感器网络中的各种特性。使学生对无线传感器网络技术的理解和掌握更加深刻。

通过学习,学生可以配合“无线传感器网络创新开发套件”(该设备详见介绍资料)的使用,进一步进行自主创新活动,知识体系完整,过渡流畅。



教学演示功能和特点

无线传感器网络教学实验系统主要是针对无线传感器网络课程的教学。可以用来组建无线传感器网络实验室,利用教学平台可以很好的讲解和演示无线传感器网络中的各种概念和特性。组建无线传感器网络实验室能有效的进行无线传感器网络技术的教学。使学生非常直观的理解无线传感器网络中的核心概念。具体具有如下教学演示功能和特点:
1)中文语言界面;
2)可以动态的显示当前的网络拓扑;
3)支持评估网路信道,并且动态调整;
4)可以显示每一个数据节点的工作状态;
5)可以显示不同的拓扑结构;
6)支持星形网络并显示拓扑图;
7)支持网络Beacon并显示拓扑图;
 (8)支持树形网络并显示拓扑图;
9)支持网状网络并显示拓扑图;
10)有不同模式下的传感器节点休眠演示功能;
11)能够通过软件配置所有网络节点;
12)能够通过软件随时配置所有网络节点的路由,实时改变网络拓扑;
13)能够通过软件实时观察所有网络节点的传感器信息和路由信息;
14)能够在Beacon网络中支持网络传输延迟的测量与分析;
15)通过软件显示传感器的数据曲线图;
16)支持不同传感器的数据同时显示在一个屏幕中;
17)可以实时发现传感器节点工作异常;
18)支持至少8种以上的传感器;
19)能够通过软件复位每一个网络节点,不用每一网络节点单独手动复位便于教学演示;
20)所有的传感器节点设置的修改都通过无线方式进行,不进行节点程序的修改;
21)有完整开放的开发接口,支持配置脚本编写;
22)脚本能够支持所有的拓扑结构;
23)能通过软件编写的脚本,可以通过无线接口配置给传感器节点;
24)脚本接口支持无线节点的路由配置;
25)脚本接口支持无线节点的角色配置;
26)接口可以配置MAC参数。

实验列表

无线传感器网络教学实验系统实验

实验一 MAC层功能演示1
实验二 MAC层功能演示2
实验三 星状网络的工作过程和特点
实验四 线状网络的工作过程和特点
实验五 树状网络的工作过程和特点
实验六 网状网络的工作过程和特点
实验七 混合型网络的工作过程和特点
实验八 Beacon网络的工作过程和特点
实验九 无线传感器网络的工作过程和特点
实验十 自行建立拓扑试验

装箱清单

物品

数量

备注

无线传感器网络教学实验系统

1


传感器模块

7

温度传感器,湿度传感器,光敏传感器,红外线传感器,超声波传感器,空气压力传感器,酒精浓度传感器

电源线

1


天线

1

2.4GHz频段,SMA接口

实验指导

1

用户手册,实验教程

配套光盘

1

电子版手册,测试软件等
